第1章 東アジア各国の戦力 アメリカ合衆国太平洋軍(現・インド太平洋軍)







2000年代 35



合衆国空軍 7

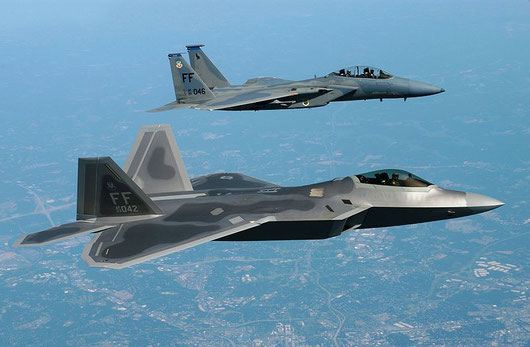

マクドネル・ダグラス F-15A/B/C/Dイーグル戦闘機





後継



は、



ロッキード・マーティン F-22Aラプター戦闘機



となったが、

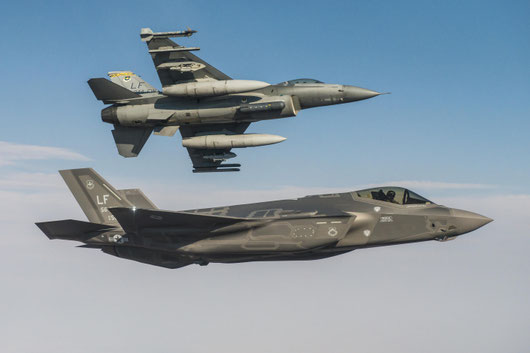

ロッキード・マーティン F-16C/Dブロック40/42ファイティング・ファルコン戦闘機、



ロッキード・マーティン F-16C/Dブロック50/52ファイティング・ファルコン戦闘機





後継





ロッキード・マーティン F-35AライトニングⅡ戦闘機



となった。







ロッキード・マーティン F-35AライトニングⅡ戦闘機





X-35初飛行2000年、



F-35A初飛行2006年、



自重13300kg、



エンジンはユナイテッド・テクノロジーズ・プラット・アンド・ホイットニーF135-PW-100ターボ・ファン・エンジン、



推力は173kN×1



である。









ロッキード・マーティン F-35ライトニングⅡ戦闘機





開発が遅れ



2005年初飛行予定





2006年12月の初飛行



となった。



ロッキード・マーティン F-35Aライトニング戦闘機は初期作戦能力の獲得がかなり遅くなると考えられた。









ロッキード・マーティン F-22ラプターA戦闘機





最高速度マッハ2,4、



アフター・バーナーを使わずにマッハ1,58で超音速巡行できるスーパー・クルーズ能力、



推力偏向制御システムによる画期的な機動が可能である



のに対し、



ロッキード・マーティン F-35AライトニングⅡ戦闘機





最高速度マッハ1,6、



スーパー・クルーズ能力は無い、



推力偏向制御システムは無い。









第5世代戦闘機



とは、



ステルス、



画期的な機動が可能となる推力偏向制御、



アフター・バーナーを使用せずに超音速巡行が可能なスーパー・クルーズ能力、を備えること



とロッキード・マーティンは発表していた。





ロッキード・マーティンF-35ライトニングⅡ戦闘機





ロッキード・マーティン F-22Aラプター戦闘機



と同様に



第5世代戦闘機



として



画期的な機動が可能となる推力偏向制御機能、



アフター・バーナーを使用せずに超音速巡行が可能なスーパー・クルーズ能力





付与される計画





発表されていたがコストの問題などで



推力偏向制御機能、



スーパー・クルーズ能力





付与されず、



第5世代戦闘機



から



推力偏向制御機能、



スーパー・クルーズ能力





取り下げられた。











ステルス性



は、



ロッキード・マーティン F-22ラプターA戦闘機のレーダー断面積は0,0001平方メートル



に対し、



ロッキード・マーティン F-35AライトニングⅡ戦闘機のレーダー断面積は0,001平方メートル



で、



ロッキード・マーティン F-35AライトニングⅡのステルス性





ロッキード・マーティン F-22Aラプター戦闘機



より劣る。







ロッキード・マーティン F-35AライトニングⅡ戦闘機





レーダー



AN/APG-81アクティヴ電子スキャンド・アレイ・レーダー



は、



ロッキード・マーティン F-22ラプター戦闘機のAN/APG-77レーダー





簡易化したもので



半導体素子の数は大幅に減らされている。









一方、



ロッキード・マーティン F-35AライトニングⅡ戦闘機



には



ロッキード・マーティン F-22Aラプター戦闘機



には無い



AN/AAQ-40電子光学ターゲティング・システム、



AN/AAQ-37電子光学配給開口システム



がある。







AN/AAQ-40電子光学ターゲティング・システム





IRST赤外線サーチ・アンド・ターゲット機能



により



レーダーを使わず赤外線での捜索が可能となり被発見性が低下、安全性が向上



し、



AN/AAQ-40電子光学ターゲティング・システム





レーザー・ターゲティング機能



により



レーザー誘導爆弾の運用が可能



になっている。







AN/AAQ-37電子光学配給開口システム



から得た



光学画像、赤外線画像





JHMCS統合ヘルメット装着キューイング・システム





ヘルメットバイザー部に表示され、



常時360度監視可能となり



状況認識、安全性が向上している。









ロッキード・マーティンF-22Aラプター戦闘機





コックピット





ファンクションスイッチ(ボタン)式グラス・コックピット





ヘッド・アップ・ディスプレイ



であるが、



ロッキード・マーティン F-35AライトニングⅡ戦闘機





液晶タッチ・パネル大型2面ディスプレイ・コックピット





JHMCS統合ヘルメット装着キューイング・システム



になり、



状況認識、操作性が向上している。





ロッキード・マーティン F-35AライトニングⅡ戦闘機





ヘッド・アップ・ディスプレイ





廃止し



ヘルメット・マウンテッド・ディスプレイ



である



JHMCS統合ヘルメット装着キューイング・システムの採用



により



状況認識、操作性を向上させ、



液晶タッチ・パネル大型2面ディスプレイ・コックピット





状況認識、操作性向上となっている。









ロッキード・マーティン F-35AライトニングⅡ戦闘機





当初、



ロッキード・マーティン F-22Aラプター戦闘機



と同じく



チタニウム合金を多用すること





軽量化を目指していたが、



価格を抑えるため



チタニウム合金



より



アルミニウム合金の多用



に変更され



重量が増加した。





一方で



ロッキード・マーティン F-35AライトニングⅡ戦闘機





大型油圧アクチュエーターの無い



パワー・バイ・ワイヤの採用





軽量化している。







ロッキード・マーティン F-22Aラプター戦闘機





空対空任務の場合



AIM-120C/D先進中距離空対空ミサイル

6発、



AIM-9Mサイドワインダー空対空ミサイル

2発、



M61A2バルカン20mm機関砲

1基



であるのに対し、



ロッキード・マーティン F-35AライトニングⅡ戦闘機





空対空任務装備





AIM-120C/D先進中距離空対空ミサイル

4発、



GAU-22/Aイコライザー25mm機関砲

1基、



となる。



GAU-22/Aイコライザー25mm機関砲





対空



より



対地





念頭に開発されているため



空対空任務



では



ロッキード・マーティン F-35AライトニングⅡ戦闘機





不利になると考えられた。







しかし



ロッキード・マーティン F-35AライトニングⅡ戦闘機





JHMCS統合ヘルメット装着キューイング・システムの採用



によって



将来的には



AIM-9Xサイドワインダー2000空対空ミサイル





効果的な運用が可能になった。



JHMCS統合装着キューイング・システム





AIM-9Xサイドワインダー2000空対空ミサイル





採用は、



短距離、近距離での空対空戦闘で有利になると考えられた。







ロッキード・マーティン F-22Aラプター戦闘機





対地攻撃能力





GBU-32 1000ポンドJDAM統合直接攻撃爆弾

(GPS誘導+INS誘導、半数必中界13m)

2発、



M61A2バルカン20mm機関砲

1基



または



GBU-39 250ポンドSDB小直径爆弾

(GPS誘導+INS誘導、半数必中界5m)

8発





M61A2バルカン20mm機関砲

1基





搭載に限られる。









ロッキード・マーティン F-35AライトニングⅡ戦闘機





GBU-32 1000ポンドJDAM統合直接攻撃爆弾

(GPS誘導+INS誘導)、



GBU-39 250ポンドSDB小直径爆弾

(GPS誘導+INS誘導)



だけではなく、



GBU-31 2000ポンドJDAM統合直接攻撃爆弾

(GPS誘導+INS誘導)、



GBU-38 500ポンドJDAM統合直接攻撃爆弾

(GPS誘導+INS誘導)、



GBU-54 500ポンドLJDAMレーザー統合直接攻撃爆弾

(レーザー誘導+GPS誘導+INS誘導)、



GBU-55 1000ポンドLJDAMレーザー統合直接攻撃爆弾

(レーザー誘導+GPS誘導+INS誘導)、



GBU-56 2000ポンドLJDAMレーザー統合直接攻撃爆弾

(レーザー誘導+GPS誘導+INS誘導)、



GBU-12 500ポンドPAVEWAY誘導爆弾

(レーザー誘導)、



GBU-10 1000ポンドPAVEWAY誘導爆弾

(レーザー誘導)、



GBU-16 2000ポンドPAVEWAY誘導爆弾

(レーザー誘導)、



AGM-154 JSOW統合スタンド・オフ兵器

(滑空兵器、GPS誘導+INS誘導)、



AGM-88C/D HARM高速対電波源ミサイル

(パッシヴ・レーダー誘導、対レーダー兵器)、



AGM-88E AARGM先進対電波源誘導ミサイル

(パッシヴ・レーダー誘導+GPS誘導+INS誘導、対レーダー兵器)、



AGM-158 JASSM統合空対地スタンド・オフ・ミサイル

(GPS誘導+赤外線画像誘導)



など



多様な対地攻撃兵器





使用が可能で、



JSM統合打撃ミサイル



による



対艦攻撃も可能



となり、



マルチ・ロールを念頭に置くとF-35AライトニングⅡ戦闘機は有効である。







ハイ・ロー・ミックス構想(のちにフォース・ミックス構想に言い換えられる)



では、



ハイ-高価格・高性能





マクドネル・ダグラス F-15Cイーグル戦闘機の後継機



となる



ハイ-高価格・高性能





ロッキード・マーティン F-22Aラプター戦闘機



である。





ロー-低価格それなりの性能で大量配備



にあたる



ロッキード・マーティン F-16ファイティング・ファルコン戦闘機





後継となる



ロー・低価格それなりの性能で大量配備



の戦闘機





ロッキード・マーティン F-35AライトニングⅡ戦闘機



である。







ロー・大量配備のための低価格・それなりの性能の戦闘機





ロッキード・マーティン F-35AライトニングⅡ戦闘機、







1機155億円のロッキード・マーティン F-22Aラプター戦闘機



より



ロッキード・マーティン F-35AライトニングⅡ戦闘機





大幅に安くなる計画



である。
